威海市房屋建筑单体赋码落图操作指南
执行阶段：施工图审查设计单位报审阶段
赋码执行系统：本市建设项目多图联审系统（即图审系统）
限制要求：
项目类别为新建、改建、扩建时，系统强制校验赋码与落图状态，需要所有单位工程关联单体，并上传红线文件，再发送。
一、关联单体：

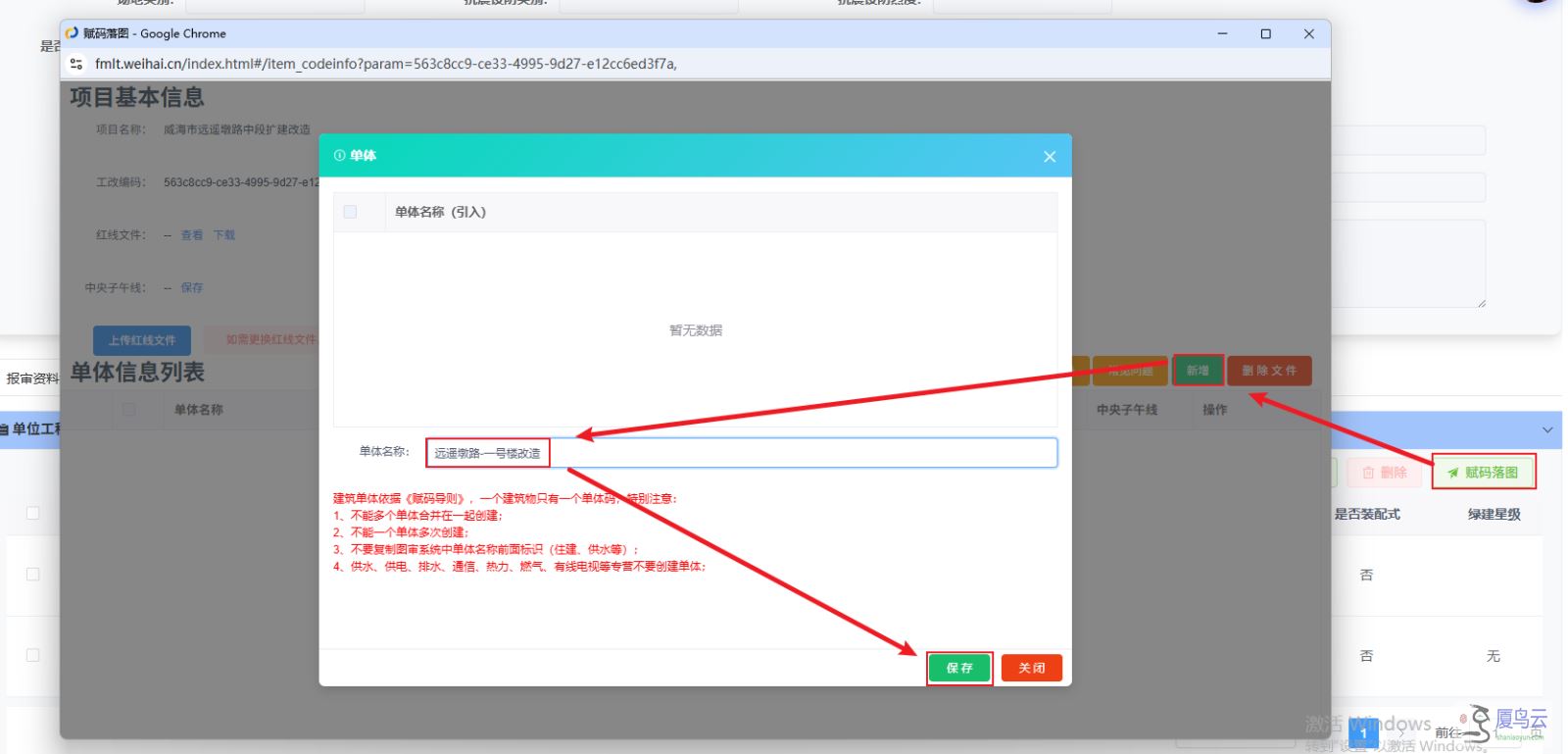

1.在图审系统中，设计单位对单体信息填写及图纸上传完成后，在【单体工程列表】处点击【赋码落图】，弹窗中点击【新增】创建单体。

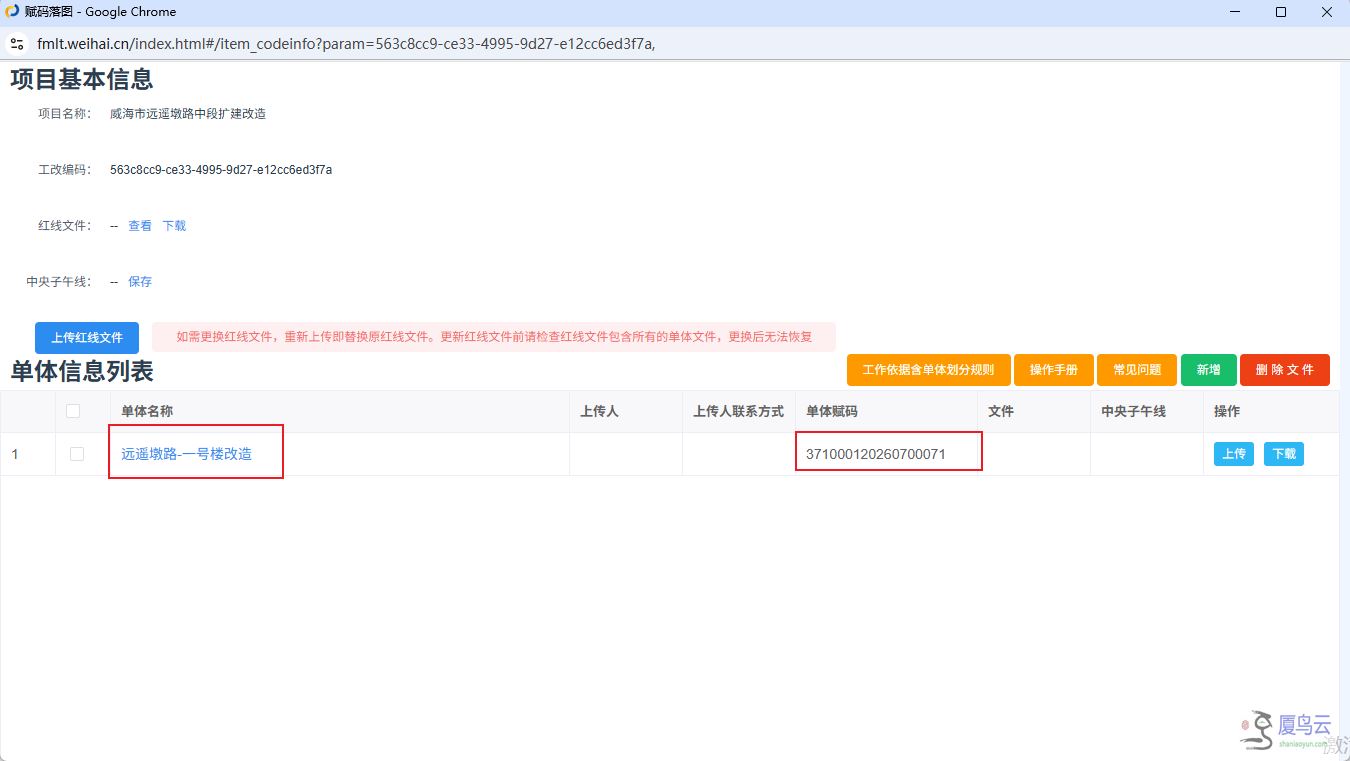

2.创建完单体信息后，单体就会被自动赋码。

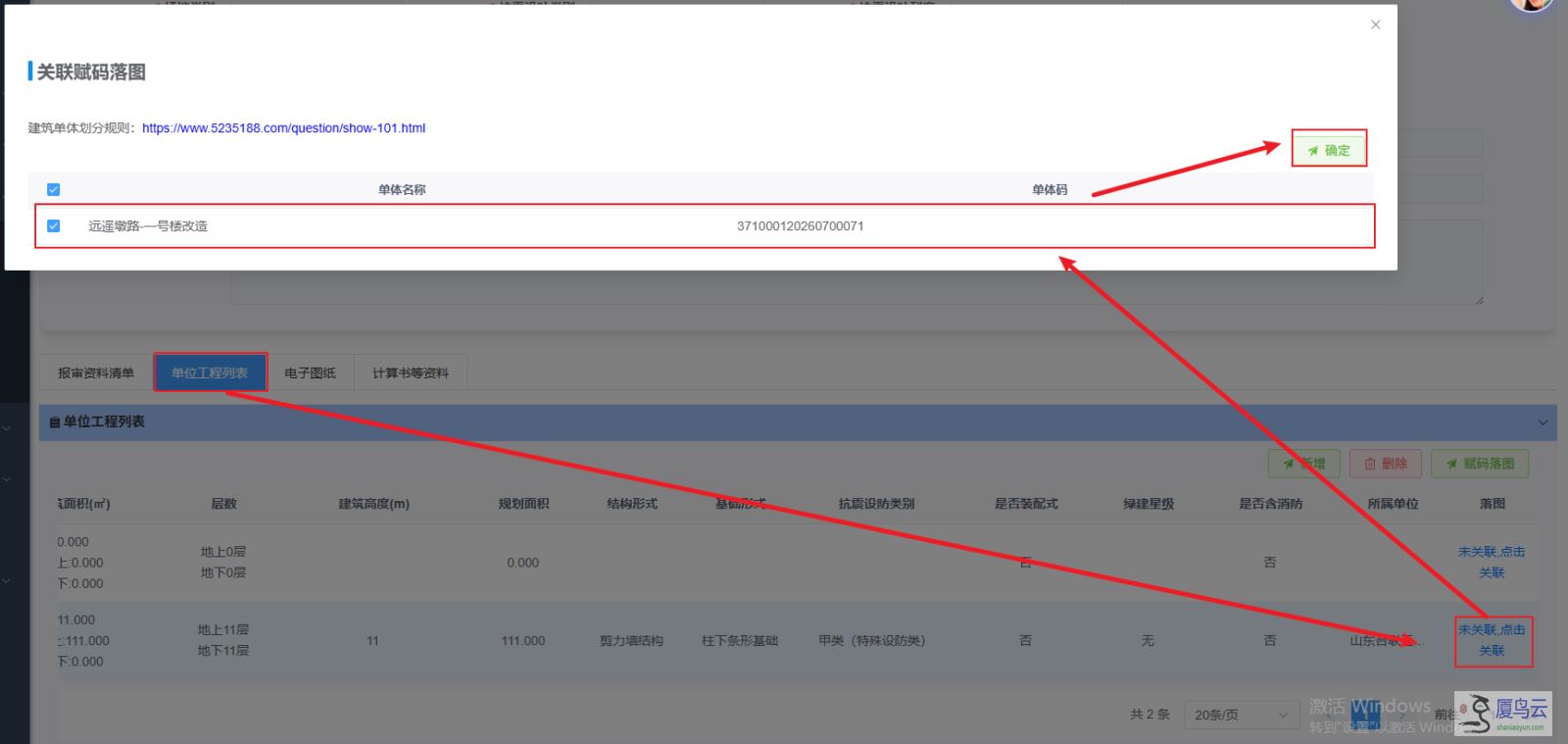

3.在【单位工程列表】模块，在对应单体后面，【点击关联】，关联对应的单体（可多选）。

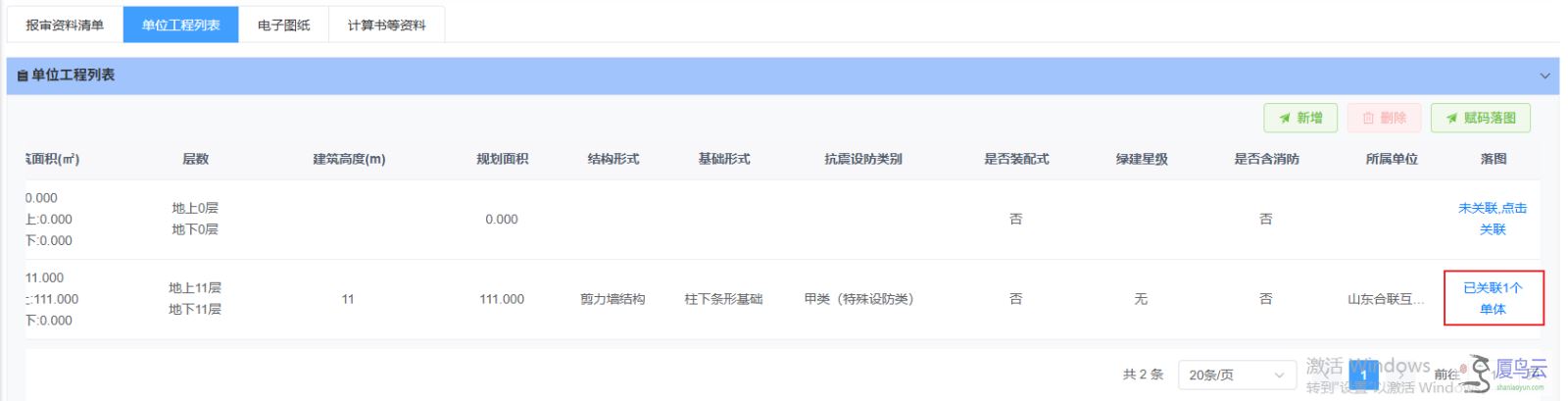

4.关联后，【单位工程列表】模块，单体信息后面为【已关联，修改关联】，则单体赋码成功。
二、落图：

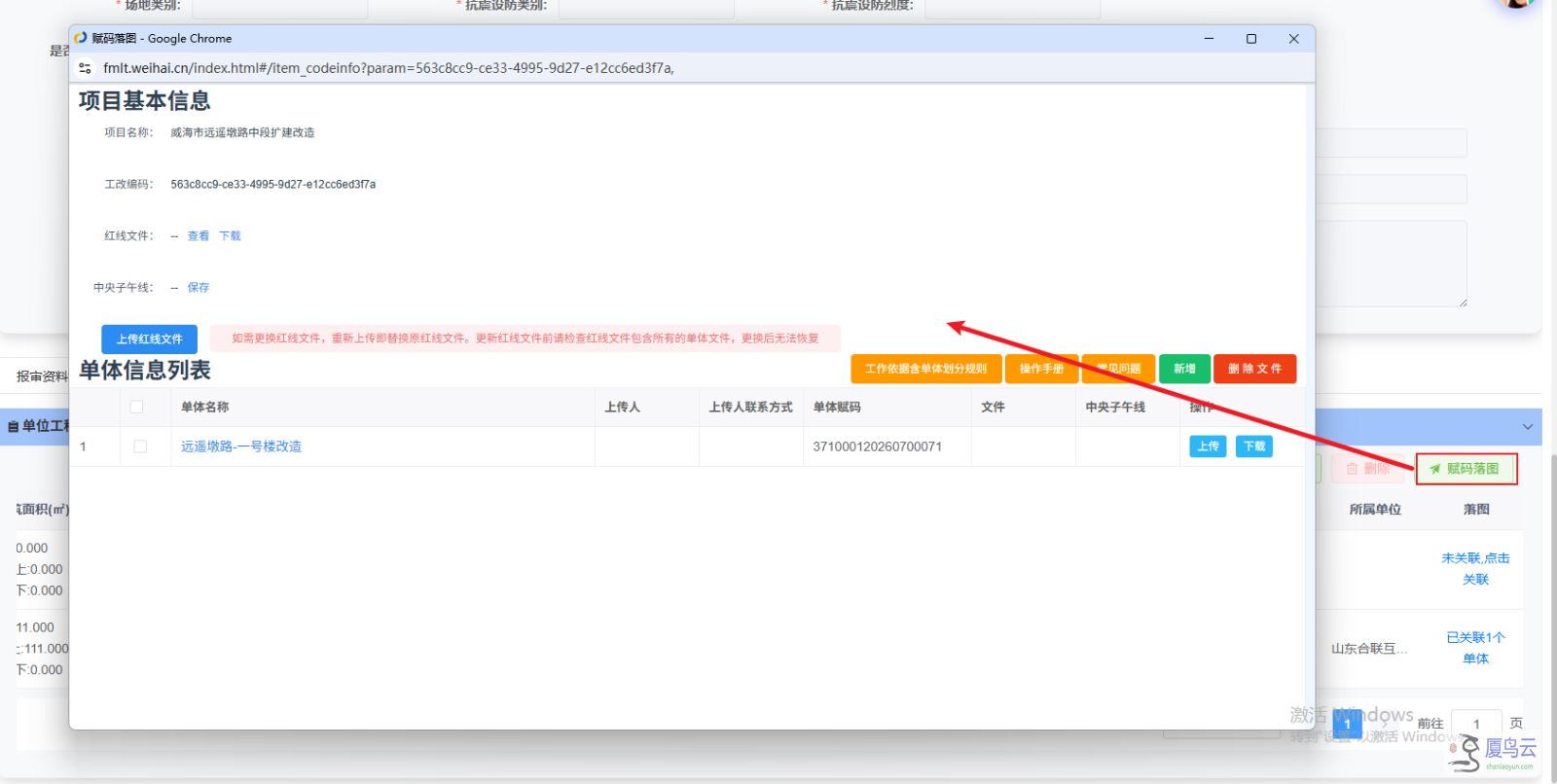

1.在图审系统中，在【单体工程列表】处点击【赋码落图】按钮，打开赋码落图平台进行后续操作。

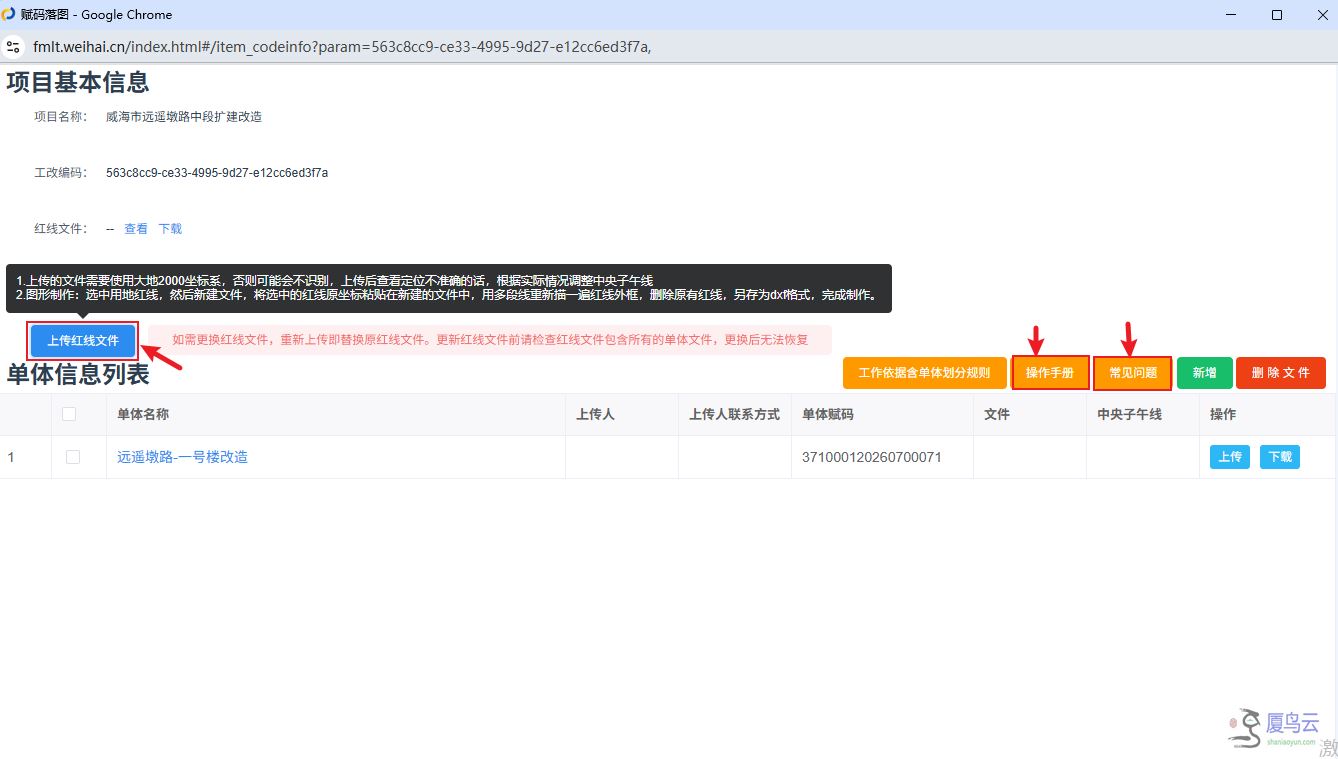

2.点击【上传红线文件】按钮，选择并上传项目对应的dxf格式。具体操作可点击参照链接【操作手册】【常见问题】
3.DXF文件中需包含闭合图形以及XY轴坐标，用于标识项目（或单体）轮廓范围和位置。空间定位文件上传后，通过预览功能提供的项目及单体在地图的定位，确定落图位置是否正确，若不正确则须检查修改定位文件，直至定位准确。重新上传红线文件，可替换原有错误文件。预览项目及单体落图位置准确无误后，进行办理流程的提交。涉及项目红线与建筑单体外轮廓变更（面积变化超过 50%）事项，按落图流程进行重新提交。

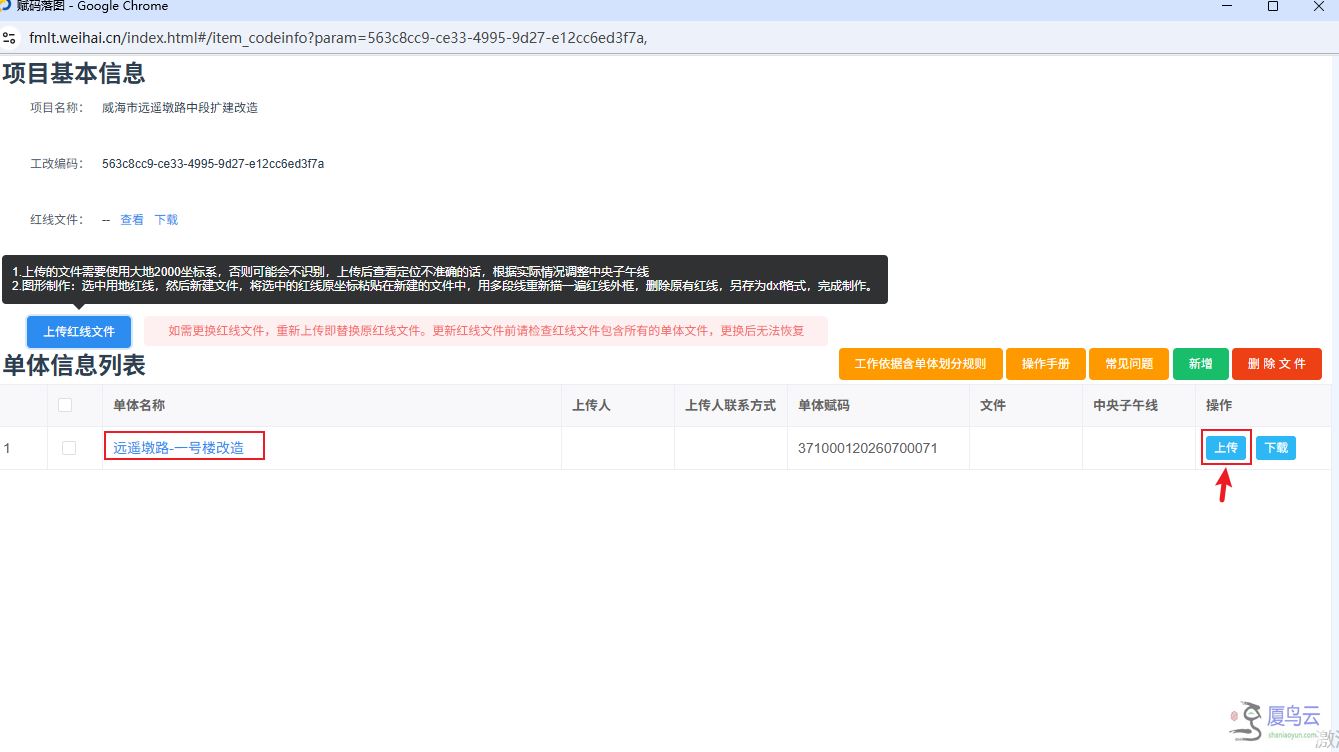

4.依次上传各单体对应的 dxf 文件，操作要求同3。
5.单体信息列表上传须知：
①单体划分：套图 / 合并报审项目，需拆分为单个楼栋，分别建立单体并赋码落图。
②绿色通道：初审、复审均校验落图。落图失败先按「常见问题」排查；仍无法解决的，向客服提供文件，微信“山东合联”服务号--客服中心--联系客服，输入“人工”后，给客服提供dwg格式规划总图和单体红线文件，先通过初审校验。复审前必须完成落图，否则无法提交。
③单体名称修改：点击「单体名称」，可直接编辑修改。
④总图、单体红线均为dxf格式，单体轮廓需在总图原坐标下描出导出，确保坐标一致。
6.单体赋码，并落图后，按照原流程，发送至审查机构，开始图纸审查。
图审系统技术支持：
微信咨询：微信关注“山东合联”服务号--客服中心--联系客服--输入“人工”咨询。
电话咨询：0631-5235188
