山东省房屋建筑单体赋码落图和核查操作指南 | ||
地区 | 赋码落图操作 | 赋码落图核查操作 |
威海 | ||
淄博 | ||
东营 | ||
潍坊 | ||
临沂 | ||
泰安 | ||
日照 | ||
枣庄 | 等待确认中 | |
烟台 | ||
济宁 | 等待确认中 | |
菏泽 | ||
德州 | 等待确认中 | |
聊城 | 操作流程参考页面下方地区分类一 | |
山东各地区赋码落图要求：
地区分类一：威海市、烟台市、东营市、日照市、德州市、枣庄市、菏泽市、聊城
临沂市（仅限于存量项目）
执行阶段：施工图审查设计单位报审阶段
赋码执行系统：本市建设项目多图联审系统（即图审系统）
限制要求：
项目类别为新建、改建、扩建时，系统强制校验赋码与落图状态，需要所有单位工程关联单体，并上传红线文件，再发送。
一、关联单体：

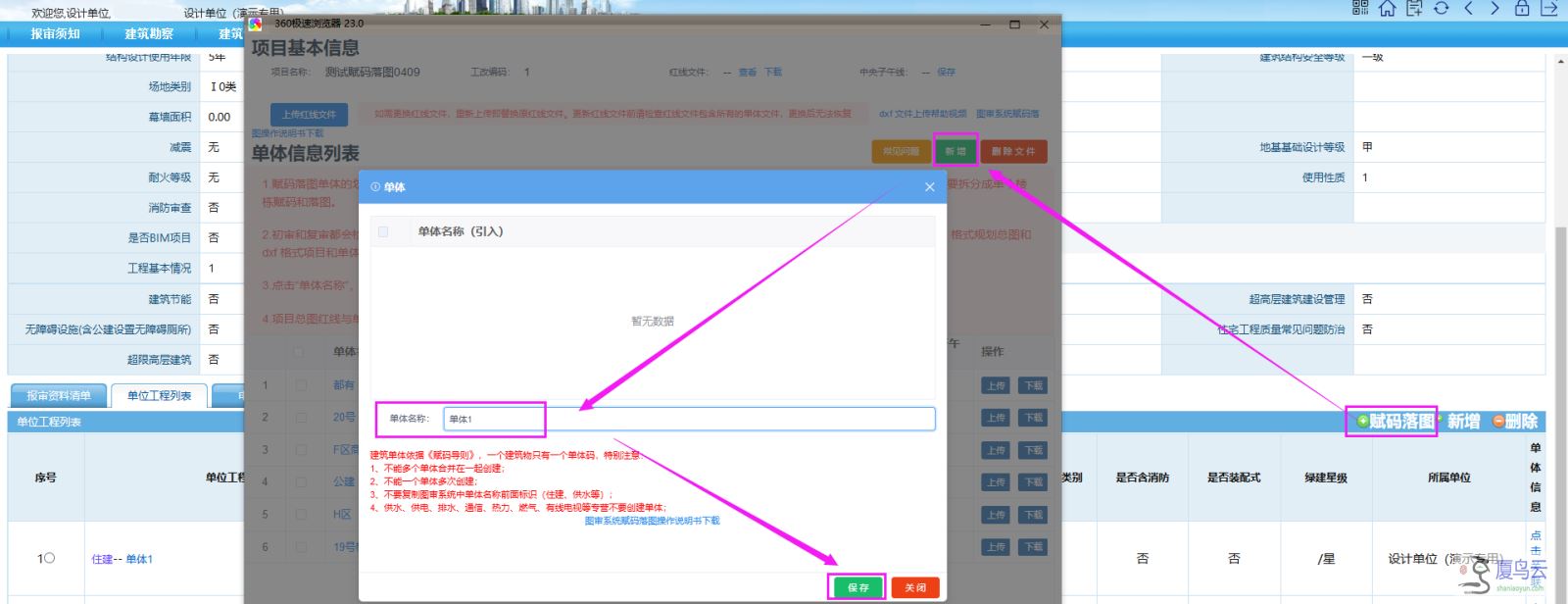

1.在图审系统中，设计单位对单体信息填写及图纸上传完成后，在【单体工程列表】处点击【赋码落图】，弹窗中点击【新增】创建单体。

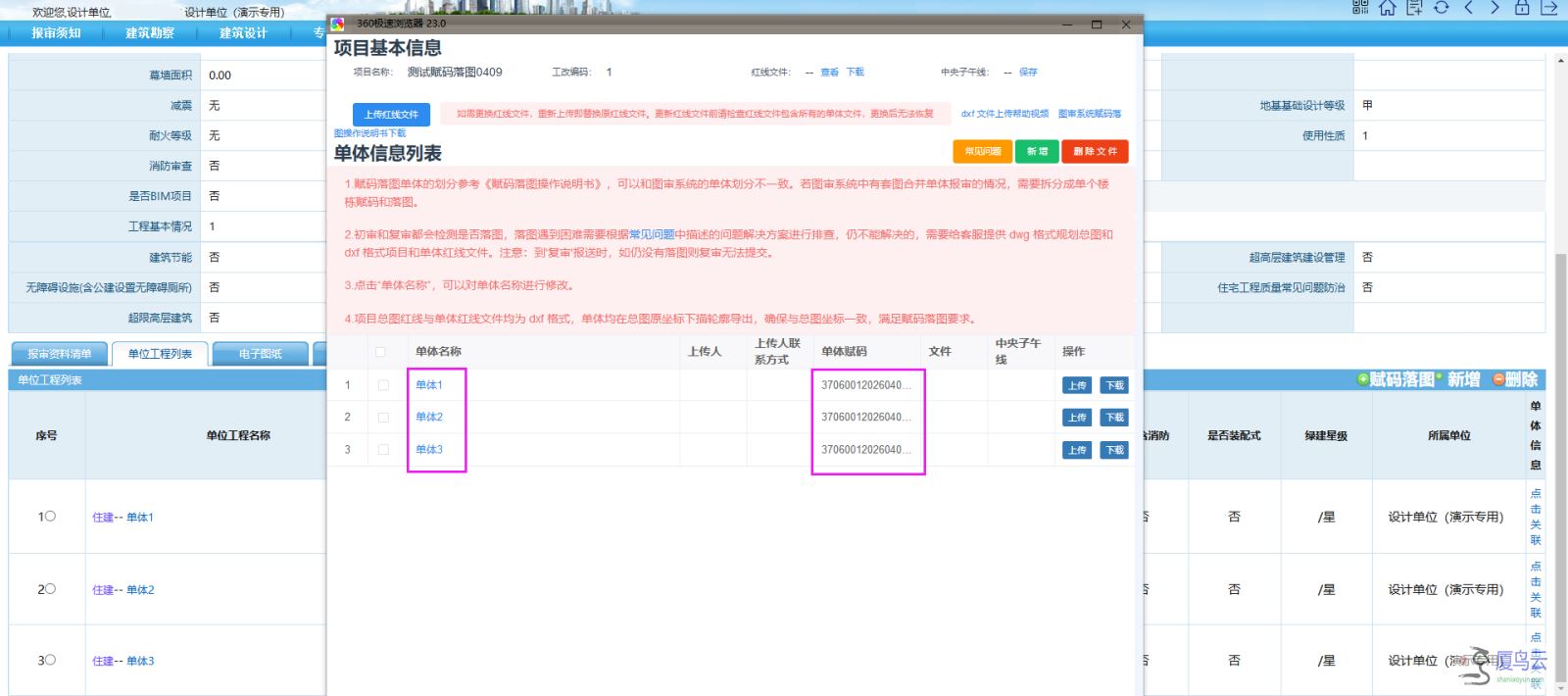

2.创建完单体信息后，单体就会被自动赋码。

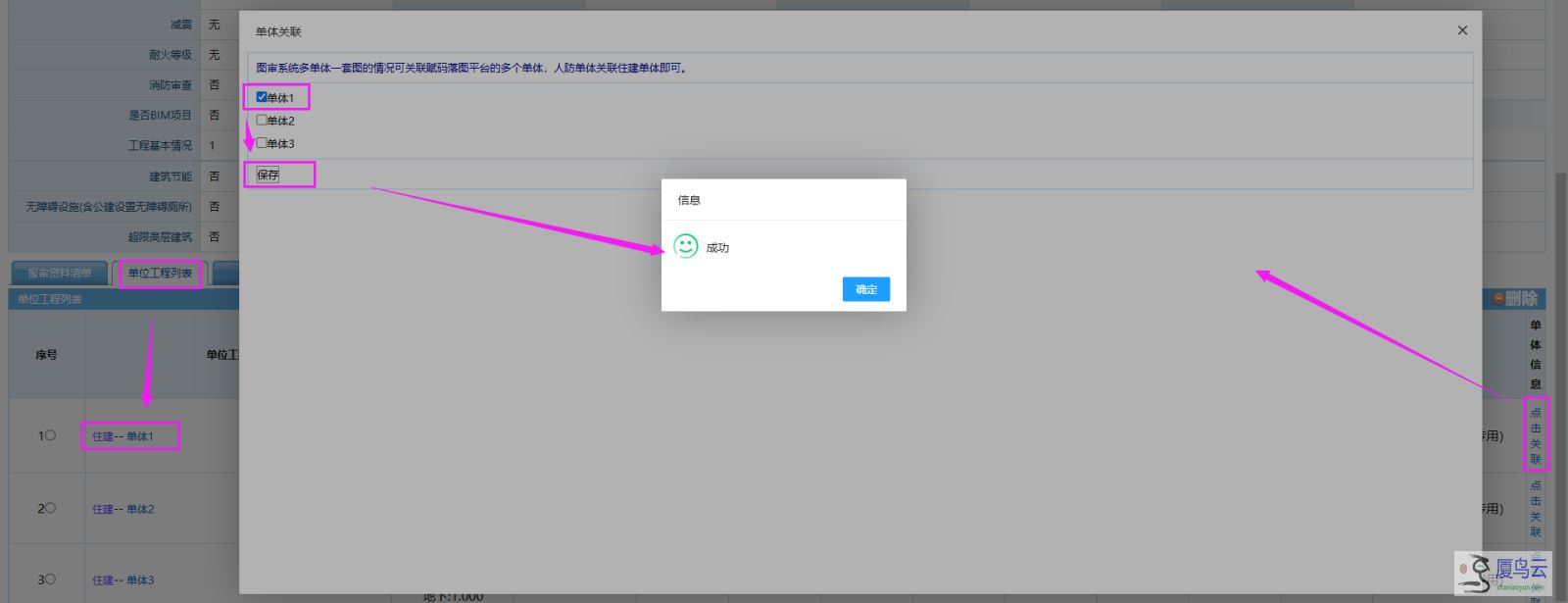

3.在【单位工程列表】模块，在对应单体后面，【点击关联】，关联对应的单体（可多选）。

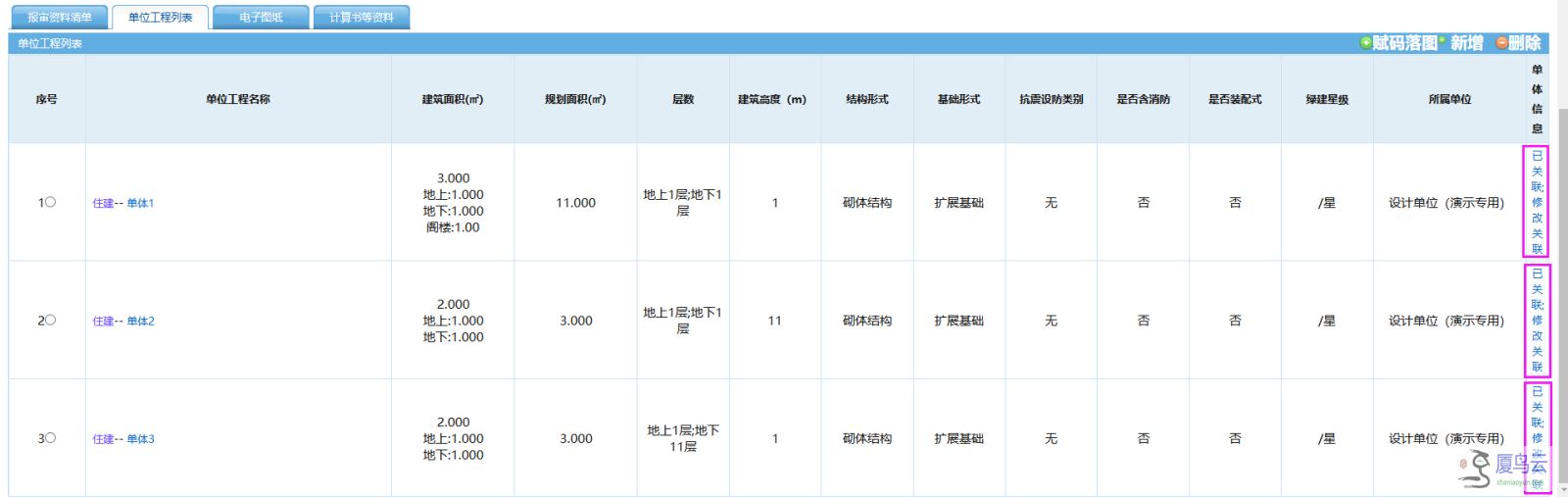

4.关联后，【单位工程列表】模块，单体信息后面为【已关联，修改关联】，则单体赋码成功。
二、落图：

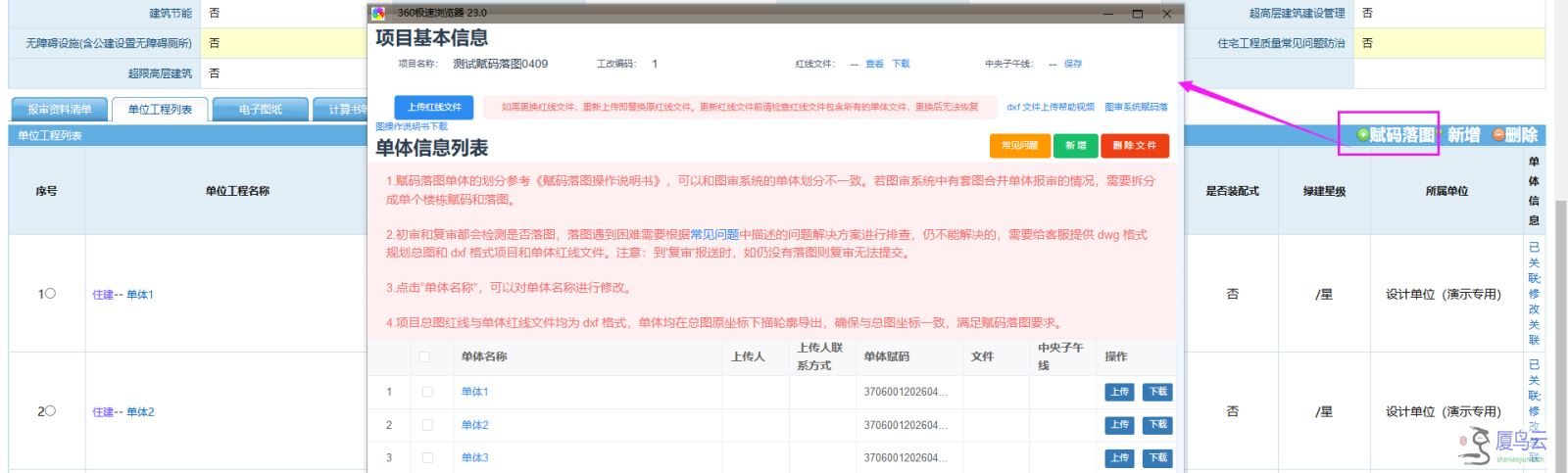

1.在图审系统中，在【单体工程列表】处点击【赋码落图】按钮，打开赋码落图平台进行后续操作。

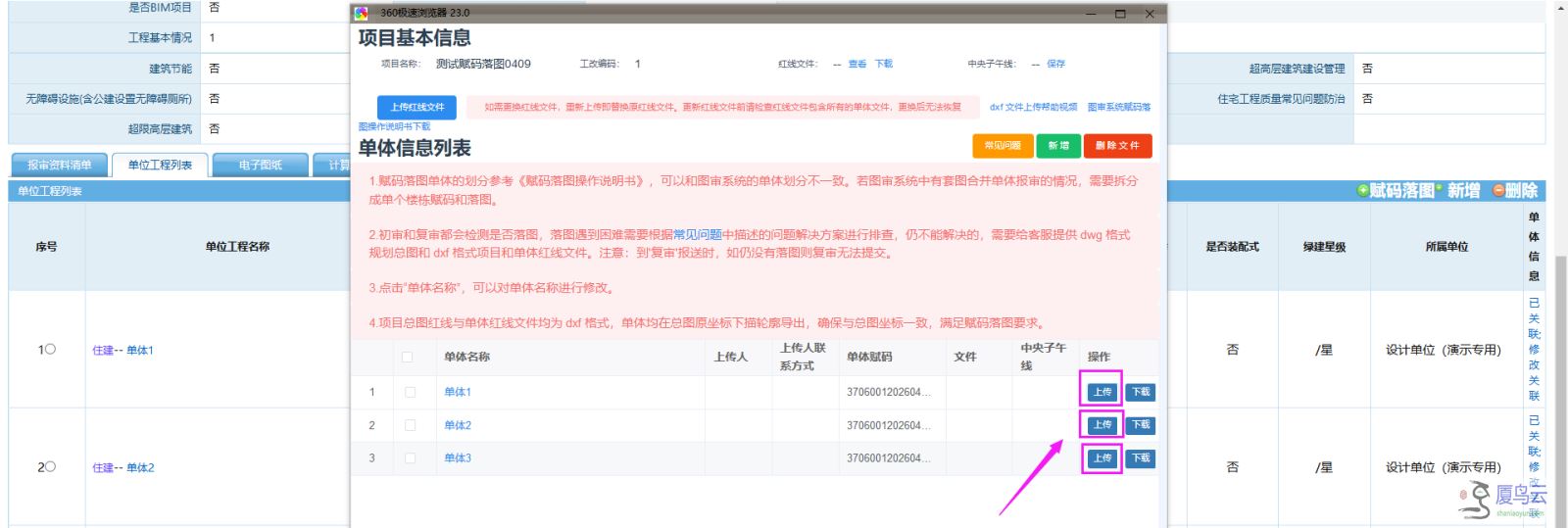

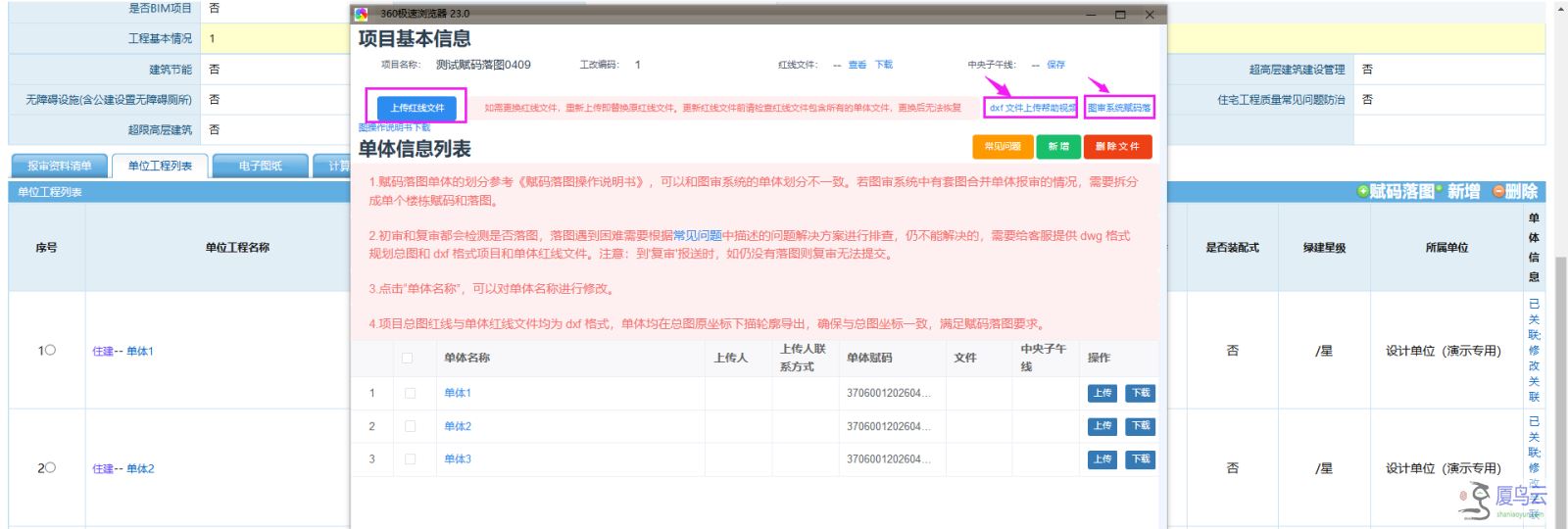

2.点击【上传红线文件】按钮，选择并上传项目对应的dxf格式。具体操作可点击参照链接【dxf文件上传帮助视频】【图审系统赋码落图操作说明书下载】
3.DXF文件中需包含闭合图形以及XY轴坐标，用于标识项目（或单体）轮廓范围和位置。空间定位文件上传后，通过预览功能提供的项目及单体在地图的定位，确定落图位置是否正确，若不正确则须检查修改定位文件，直至定位准确。重新上传红线文件，可替换原有错误文件。预览项目及单体落图位置准确无误后，进行办理流程的提交。涉及项目红线与建筑单体外轮廓变更（面积变化超过 50%）事项，按落图流程进行重新提交。
4.依次上传各单体对应的 dxf 文件，操作要求同3。
5.单体信息列表上传须知：
①单体划分：套图 / 合并报审项目，需拆分为单个楼栋，分别建立单体并赋码落图。
②绿色通道：初审、复审均校验落图。落图失败先按「常见问题」排查；仍无法解决的，向客服提供文件，微信“山东合联”服务号--客服中心--联系客服，输入“人工”后，给客服提供dwg格式规划总图和单体红线文件，先通过初审校验。复审前必须完成落图，否则无法提交。
③单体名称修改：点击「单体名称」，可直接编辑修改。
④总图、单体红线均为dxf格式，单体轮廓需在总图原坐标下描出导出，确保坐标一致。
6.单体赋码，并落图后，按照原流程，发送至审查机构，开始图纸审查。
地区分类二：泰安市、济宁市、临沂市（新建项目）、淄博市、潍坊市、聊城市
执行阶段：规划许可阶段
赋码执行系统：本市建设项目审批系统（即工改系统）
各地区工改系统联系方式：
泰安，郑晓谭：0538-8290966，王立超：0538-8290516
济宁，18264724439
临沂，马工18369566089，亓工：15954027200
潍坊：工改电话：0536-5578851
聊城：李工：15265561798，黄工：15020685535
淄博：工改地址：https://gcjssb.zibo.gov.cn/zbggwtnew 乔工：15720605890
限制要求：
项目类别为新建、改建、扩建时，系统强制校验赋码与落图状态，需要所有单位工程关联单体，并上传红线文件，再发送。
一、关联单体：
1.在图审系统中，设计单位对单体信息填写及图纸上传完成后，在【单体工程列表】处，点击对应单体后面的【点击关联】，在弹窗中选择单体进行关联（可多选）。注：弹窗中单体信息从工改获取，没有单体信息，请从工改系统进行核实。
2.关联后，【单位工程列表】模块，单体信息后面为【已关联，修改关联】，则单体赋码成功。
二、落图：
1.在图审系统中，在【单体工程列表】处点击【赋码落图】按钮，打开赋码落图平台进行后续操作。
2.点击【上传红线文件】按钮，选择并上传项目对应的dxf格式。具体操作可点击参照链接【dxf文件上传帮助视频】【图审系统赋码落图操作说明书下载】
3.DXF文件中需包含闭合图形以及XY轴坐标，用于标识项目（或单体）轮廓范围和位置。空间定位文件上传后，通过预览功能提供的项目及单体在地图的定位，确定落图位置是否正确，若不正确则须检查修改定位文件，直至定位准确。重新上传红线文件，可替换原有错误文件。预览项目及单体落图位置准确无误后，进行办理流程的提交。涉及项目红线与建筑单体外轮廓变更（面积变化超过 50%）事项，按落图流程进行重新提交。
4.依次上传各单体对应的 dxf 文件，操作要求同3。
5.单体信息列表上传须知：
①单体划分：套图 / 合并报审项目，需拆分为单个楼栋，分别建立单体并赋码落图。
②绿色通道：初审、复审均校验落图。落图失败先按「常见问题」排查；仍无法解决的，向客服提供文件，微信“山东合联”服务号--客服中心--联系客服，输入“人工”后，给客服提供dwg格式规划总图和单体红线文件，先通过初审校验。复审前必须完成落图，否则无法提交。
③单体名称修改：点击「单体名称」，可直接编辑修改。
④总图、单体红线均为dxf格式，单体轮廓需在总图原坐标下描出导出，确保坐标一致。
6.单体赋码，并落图后，按照原流程，发送至审查机构，开始图纸审查。
图审系统技术支持：
微信咨询：微信关注“山东合联”服务号--客服中心--联系客服--输入“人工”咨询。
电话咨询：0631-5235188
