批量测量、定位 图名图号及签章位置方法
一、CAD端图名图号参数测量方法
1.要求。

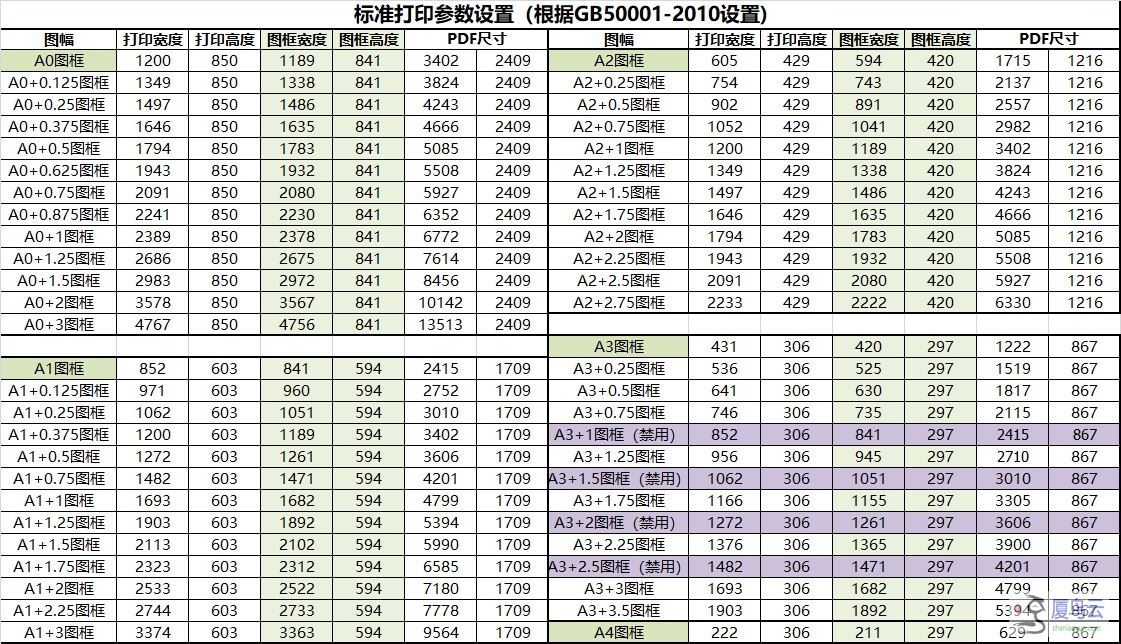

测量图框必须以1:100的标准图框为准(不能是其他比例或者是加长图幅)。
2.测量。
【DWG参数设置】:图号、图纸名称 → 右边距、底边距、宽度、高度 。
二、PDF图框参数测量方法
1.下载【迅捷编辑器】。
打开需要测量的PDF。下面以迅捷PDF编辑器为例进行说明。
2.设置。

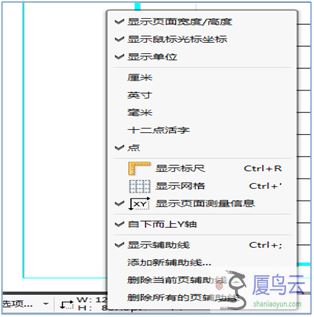

点击迅捷PDF编辑器左下方根据图示进行勾选需要用到的选项,将单位改成点、选中自下而上Y轴等。
3.测量。

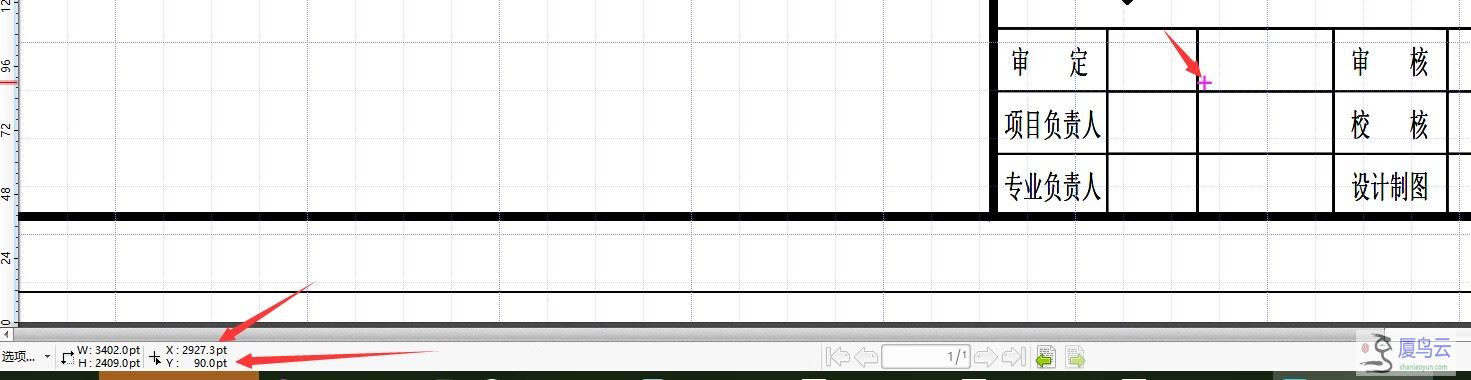

找到需要测量的位置,将鼠标放在该位置。最左侧显示的为整张图纸的长度和宽度,右侧为该点的实际左边距和底边距。根据实际需要进行测量数值。
(Y为底边距,W-H为右边距)
备注:圆形公司章尺寸为:119*119, 注册师章尺寸为:175*79,图审合格章寸为:100*100;其他章尺寸为长度厘米数×28.3;(单位:点)。
