C007--DWF图纸文件不清晰/字体弯弯曲曲/模糊

第一种、线条粗不清晰

原因:打印机设置不正确

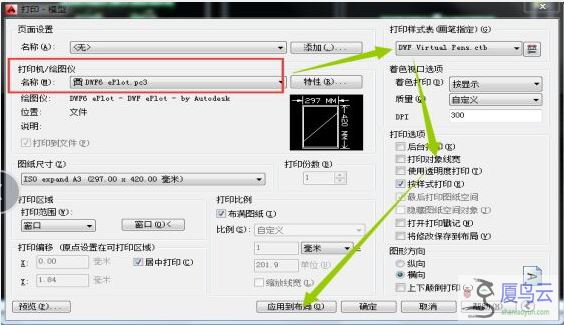

解决方案:重新设置虚拟打印机,dwf打印样式表,不勾选【打印对象线宽】,并点击【应用到布局】。



第二种、图纸放大后字体弯弯曲曲

原因:图纸比例和dwf图纸尺寸不匹配

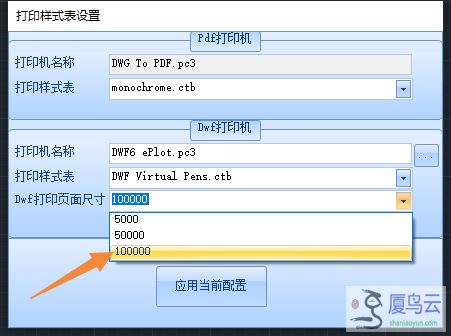

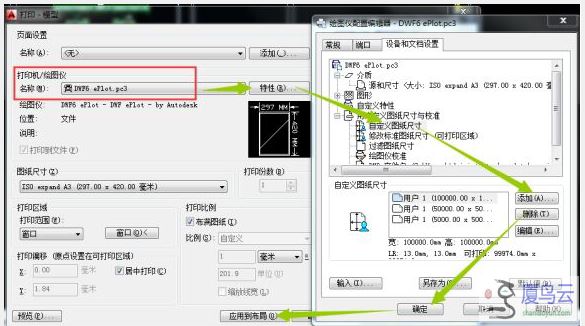

解决方案:拆分图纸的时候【DWF6 ePlot.pc3】打印机请选择100000*100000的尺寸,或者增加使用本机最大尺寸拆分上传。



第三种、dwf图纸不在画布内或者无法放大

原因:图形中有错误或者是无效的块

解决方案:

请使用CAD命令audit进行核查修复,pu命令清除无用的块,然后再拷贝到新建的图纸中进行拆分试试。

命令栏输入:audit→ y→ 回车→ PU 回车→(鼠标框选图纸内容)复制(ctrl+c) → 新建    →选择‘acad’新建 → 粘贴(ctrl+v) → 点击鼠标左键 → 回车【或者命令栏:zoom → A → 回车】

提示:拷贝的时候用鼠标框选图纸区域后再复制粘贴,不要全部区域进行复制。

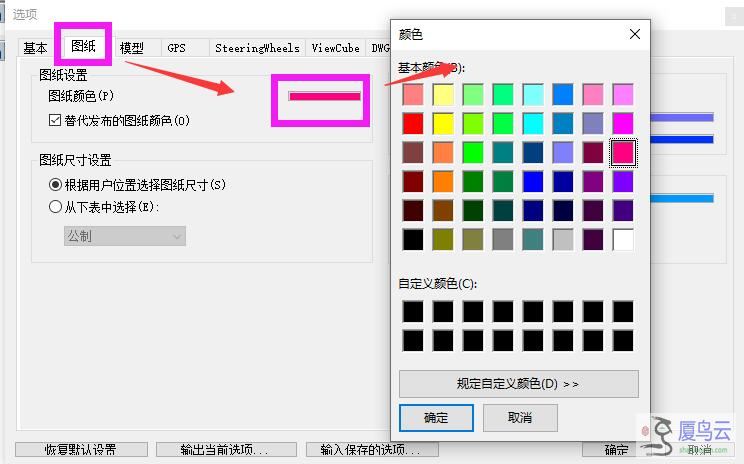

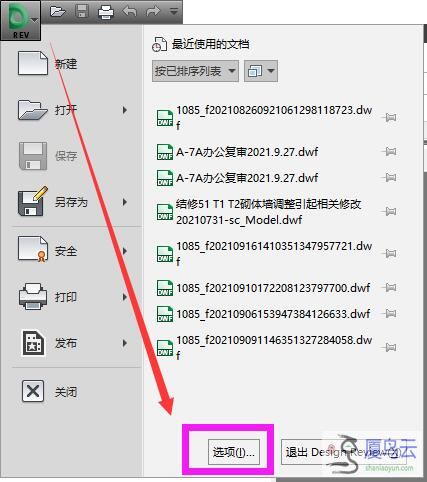

DWF文件底图颜色是从本机DWF查看器设置的
