C011--如何正确设置打印样式

  • 2020/11/10 11:08:42

图纸上传前,应正确选择打印样式后,进行相应上传。打印样式应根据各图审机构的要求进行相应设置,打印样式设置总共分三步,仅供参考。

1.   调取打印界面,快捷方式Ctrl+P。

2.   设置Dwf的打印样式,为彩色。(如审查机构审查dwg格式的,此步骤忽略。)

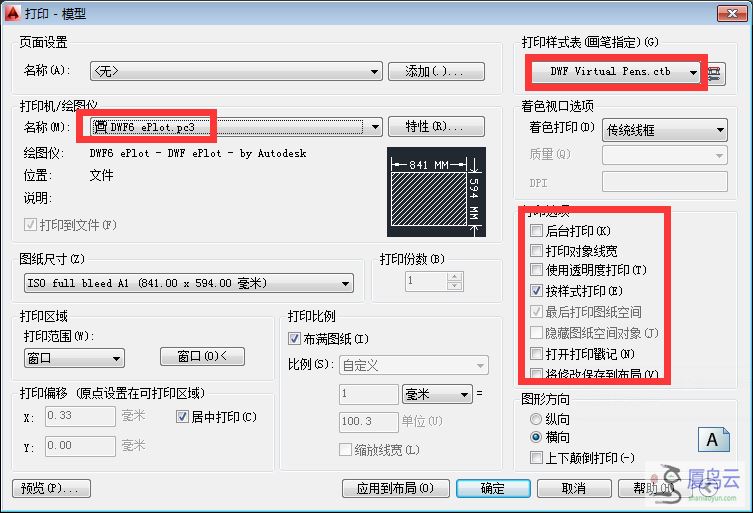

打开打印界面,选择打印机绘图仪为DWF6 ePlot.pc3,打印样式表中打印样式为DWF Virtual Pens,打印选项中,将打印对象线宽去除,然后应用到布局,此页面不用关闭,继续设置PDF的打印样式。

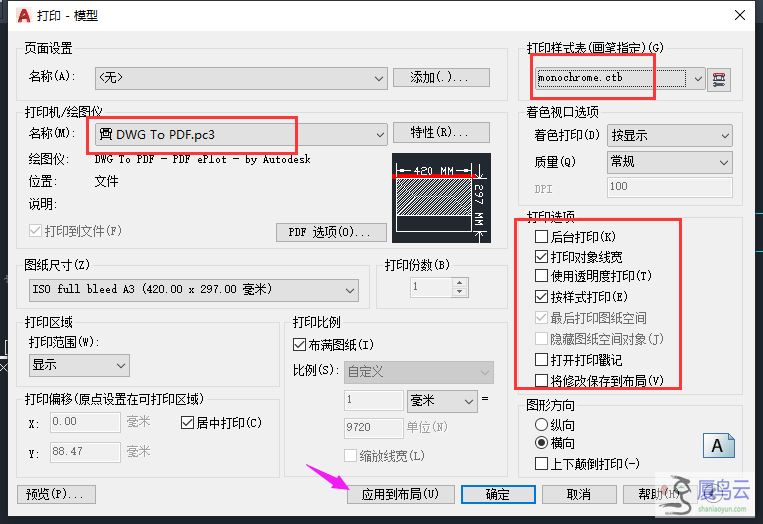

3.   设置PDF的参数,选择打印机为DWG TO PDF.pc3的打印机,打印样式表中打印样式为monochrome(黑色打印样式),点击应用到布局,设置完成后关闭设置对话框,进行正常拆图。
