C002--如何快捷导入打印参数

1.点击工程报审中的导入打印设置功能。

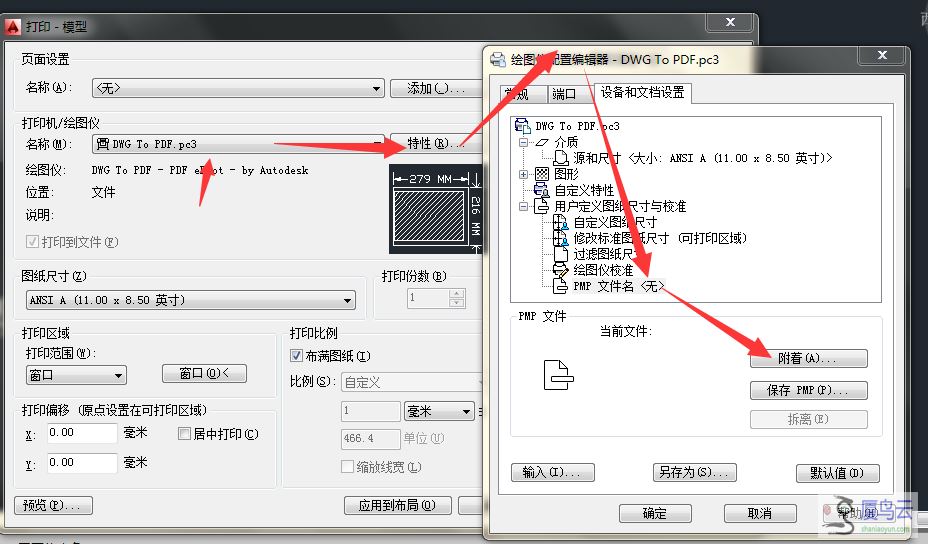

2. 打开打印界面(CTRL+P),打印机/绘图仪选择DWG To PDF.pc3,点击右侧特性,查看自定义图纸尺寸中是否有尺寸存在,如果存在证明参数已经导入成功,如果没有成功,按照下列方式进行操作。

在弹出的绘图仪配置编辑器DWG ToPDF.pc3界面,按照如下图所示的方式选择即可。

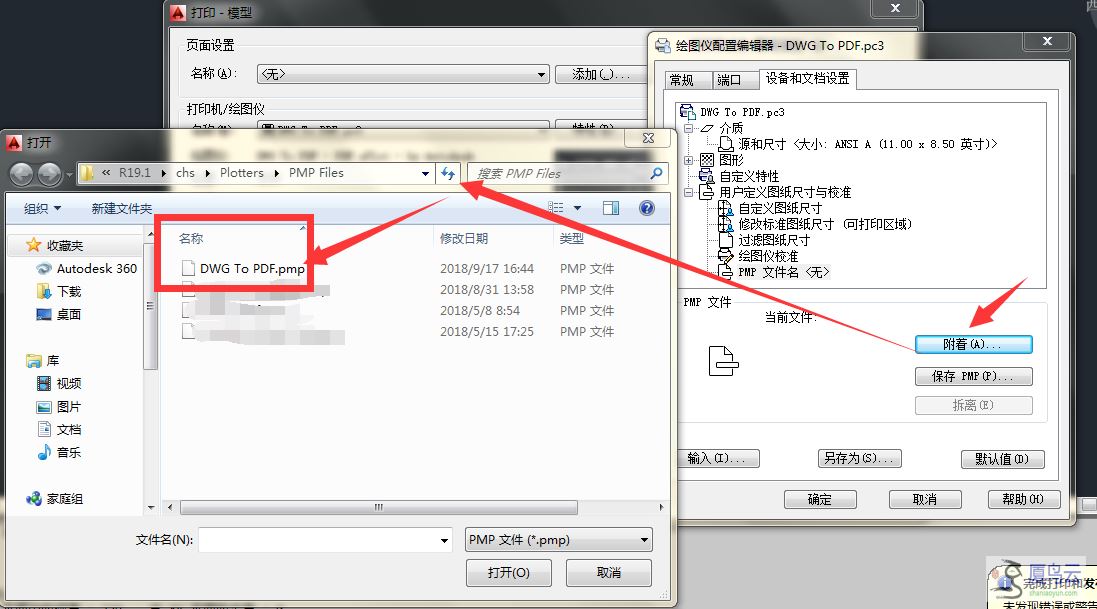

3.点击附着后,弹出如下界面。将插件DWG To PDF.pmp

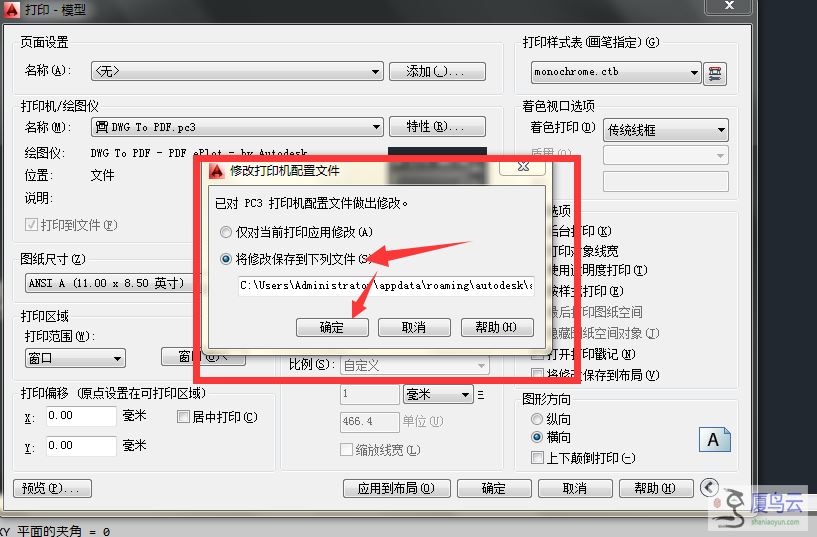

黏贴到该位置,然后再选择DWG To PDF.pmp,点击打开后,弹出下边第二个界面,选择第二个,然后点击确定。

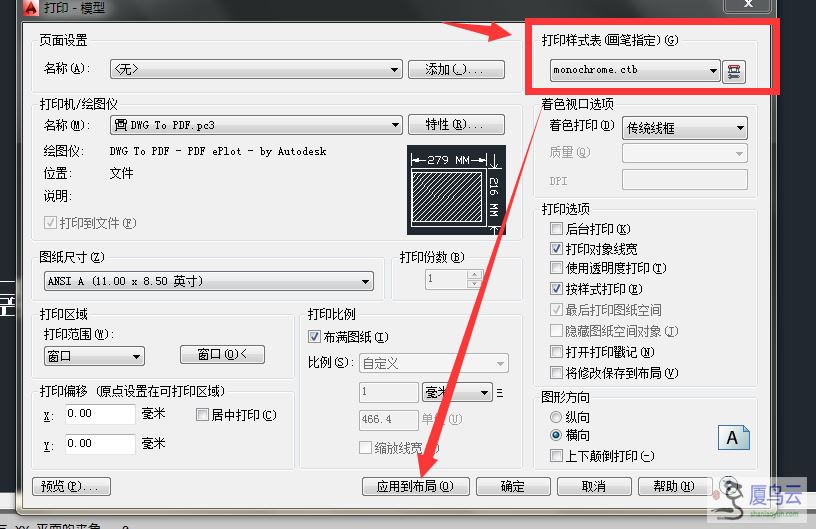

4.选择打印样式表,将PDF调整成黑白的,选择应用到布局,关掉这个界面,完成。


5.关闭CAD及所有画图软件,然后右键以管理员身份运行报审单登录平台再打开图纸尝试拆分图纸。
