1. 上传图纸前准备工作.以cad2012版本举例说明.
如果使用天正软件画图,报审图纸.画图前,需要用原版cad样板替换天正样板.具体操作过程如下:

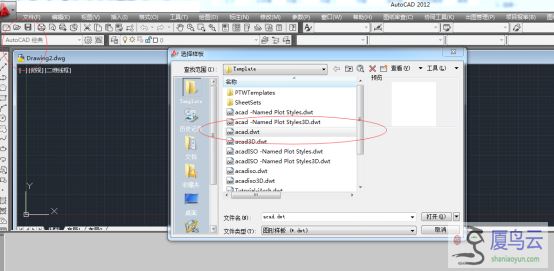

1.)打开原版cad,新建文件,如图
选中cad样板acad.dwt右键,复制 .
2.)打开天正软件,新建文件.如图

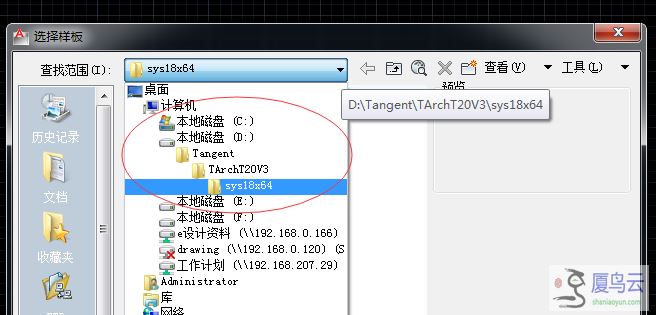

点击 查找范围的下拉箭头,出现如下图:
找到天正模板所在文件夹,如上图,我的天正模板在:D:\Tangent\TArchT20V3\sys18x64

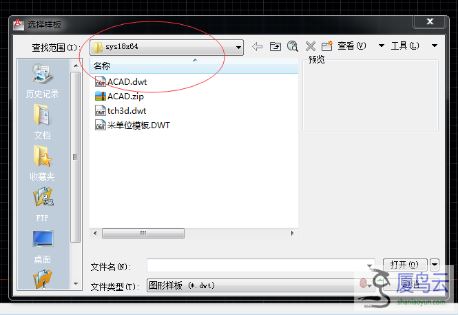

3.)粘贴,用原版cad模板替换天正模板.
上述操作一个天正版本需操作一次.
2.如果发现拆分生成的Pdf图纸,白纸,图纸缺少边框,图纸内容异常等问题.

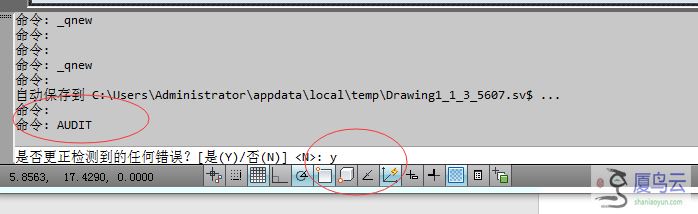

请使用cad核查命令.命令行,输入:audit,根据提示,输入y。如下图所示：
然后 Enter键确认.最后,把核查后的图纸复制,粘贴到一个新文件中,重新拆分图纸.
