C003--如何手动添加打印参数

如何添加文件打印配置

1.点击菜单 文件-》打印

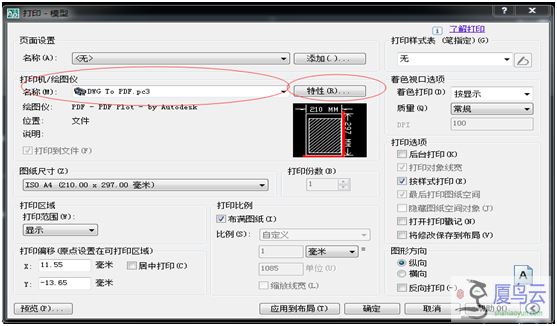

2.弹出下列窗口,打印机名称选择:DWG To PDF.pc3,然后点击“特性”按钮

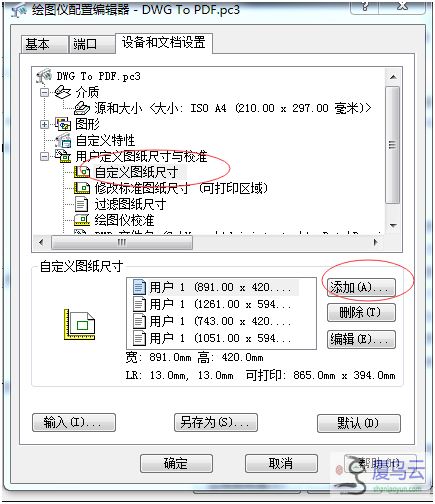

3.出现下图,点击菜单“自定义图纸尺寸”,然后点击“添加”按钮。

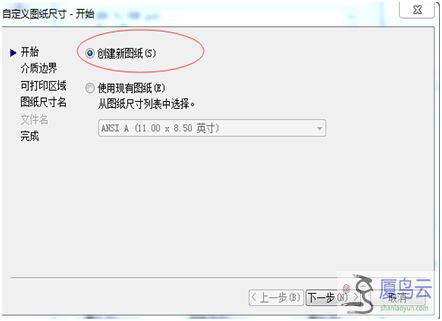

4.出现下图,选择“创建新图纸”

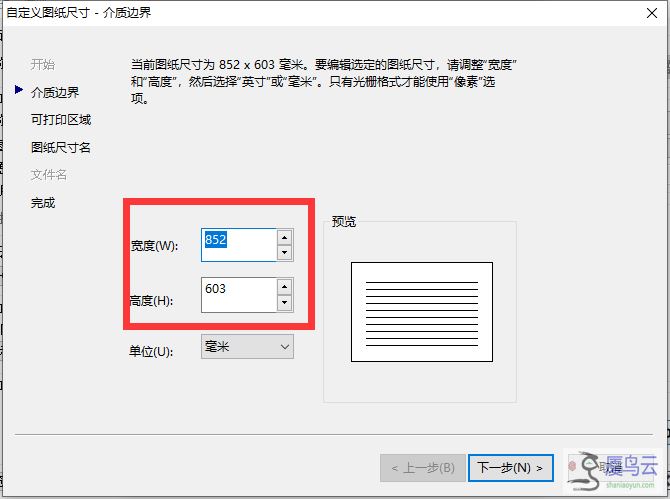

5.点击“下一步“按钮,出现下图,输入宽度,高度,高度为标准图纸尺寸+11,

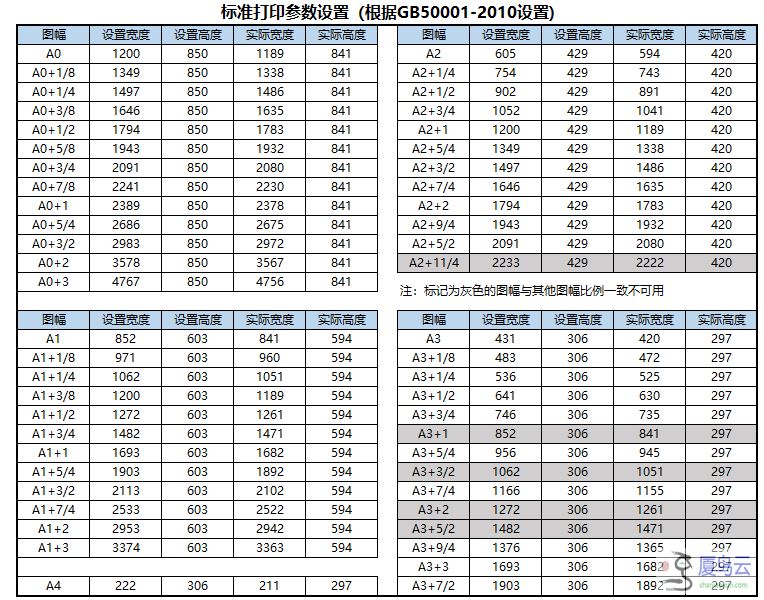

高度为标准图纸尺寸+9,单位:毫米,例如:A1标准尺寸为841*594  设置尺寸为852*603

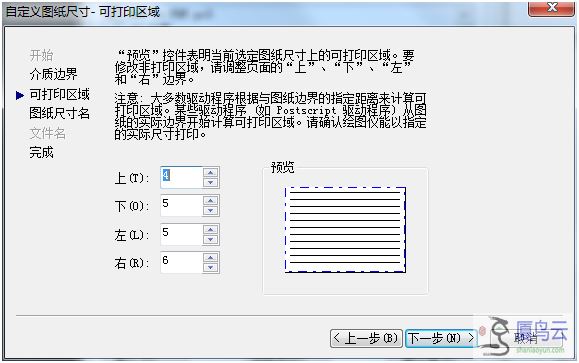

6. 点击“下一步“按钮,直至完成,添加完成后,点击“确定“按钮,出现下图

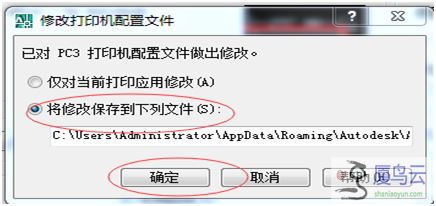

7.选中“将修改保存到下列文件“按钮,点击”确定“按钮。点击“ 应用到布局“按钮。操作完成。
