提取图号图纸名称有两个要求:
1.图号图名不能做成块 必须使用单行文字(单行文字命令:DTEXT),
2.必须使用已“提交图框”上传图纸并且备案图框中已包含现使用图幅。
(确定图框使用正确也可以双击红色区域手动填写图号图纸名称)
原因:
1.使用的图框尺寸不是标准尺寸。
2.DWG TO PDF.PC3打印机中设置的尺寸不包含本次拆分的图纸尺寸。
3.本机没有图号图号的字体,无法读取。
4.使用的图框未发送给软件公司录入参数。
5.图形中有错误或者是无效的块,请使用CAD命令audit进行核查修复,pu命令清除无用的块,然后再拷贝到新建的图纸中进行拆分试试。

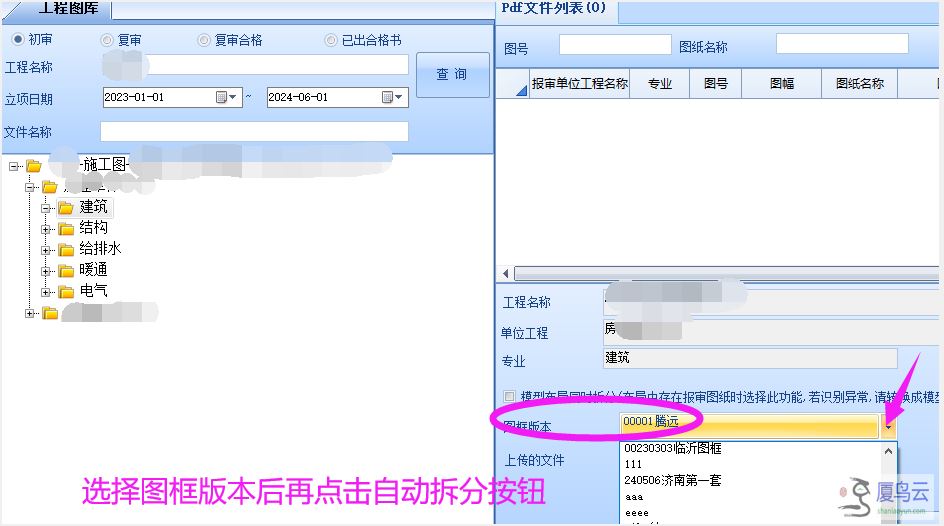

6.拆分图纸时图框版本选择错误,正确方法请看下面截图
