重要提示:请先按照系统要求正确设置图框(包含块名称及图框尺寸)和打印机后再考虑以下原因。(请参照常见问题中“网上报审电子版图纸须知”)
一、图形中有错误或者有无效的块
处理方法:请使用CAD命令audit进行核查修复,pu命令清除无用的块,然后再拷贝到新建的图纸中进行拆分试试。
命令栏输入:audit→ y→ 回车→ PU 回车→(鼠标框选图纸内容)复制(ctrl+c) → 新建 →选择‘acad’新建 → 粘贴(ctrl+v) → 点击鼠标左键 → 回车【或者命令栏:zoom → A → 回车】
提示:拷贝的时候用鼠标框选图纸区域后再复制粘贴,不要全部区域进行复制。
二、致命错误或者卡顿
处理方法:电脑CAD或者天正版本有关系 建议换个版本试试。

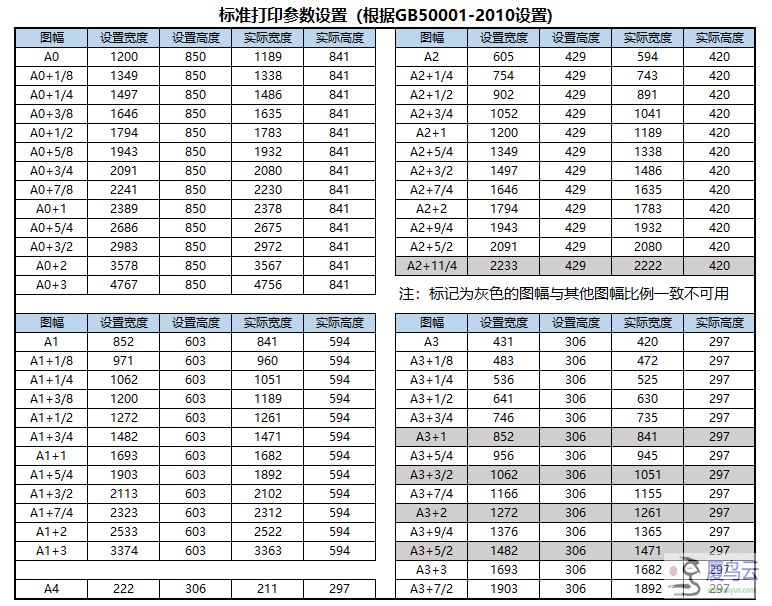

三、图框尺寸是非国标尺寸
处理方法:标准图框不允许有误差。请将原有块分解炸碎,重新画一个国标尺寸封闭的四边形,然后做成E图框为结尾的块再拆分。
