在CAD图纸中插入WORD或Excel,提供两种方案,参见以下步骤进行操作。
第一种,
1.打开您的Word或者Excel,复制您的文件内容
2.通过绘制面板的下方的命令行输入快捷命令PASTESPEC【PA】执行“选择性粘贴”命令。

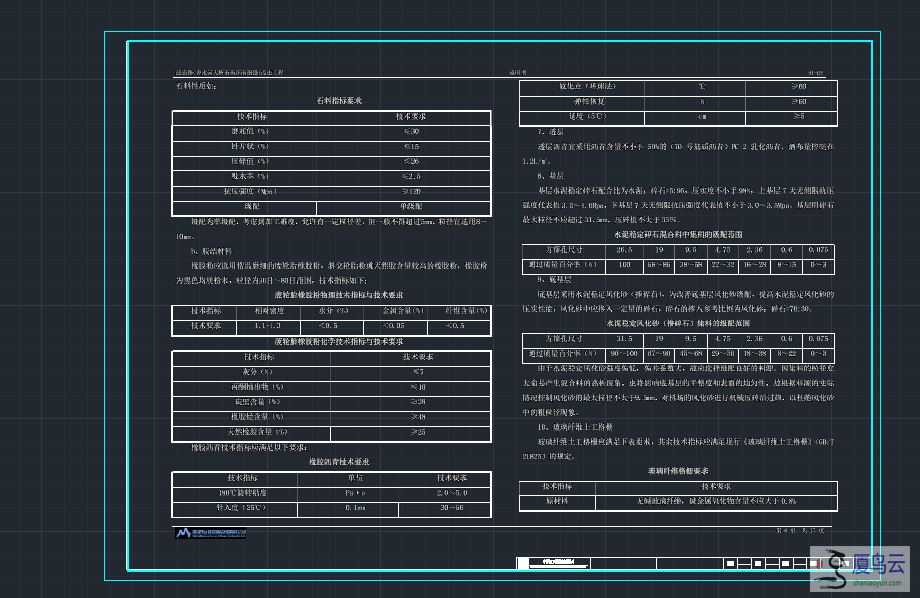

3.选择Auto CAD 图元功能,点击确定。选择要插入到位置,并根据实际的图框大小缩放您的插入信息比例。
第二种
1.将您的WORD或Excel生成PDF格式。
2.打开您的CAD,在CAD命令行里面输入PDFATTACH,回车。

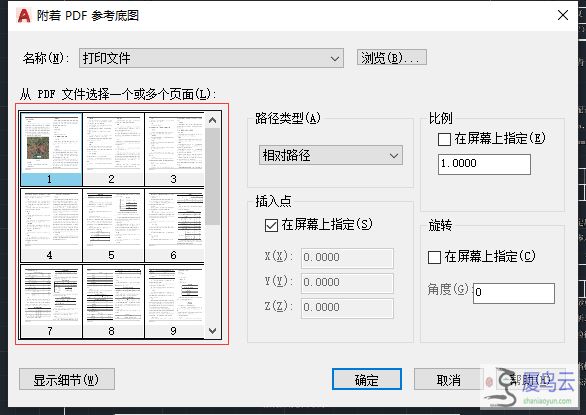

3.在弹出的对话框中选择您要插入的单一文件或者整体文件。
4.点击确定后选择合适的位置插入到CAD中,根据图框的实际大小,调整插入的文本比例大小,放置在单位实际的图框中完成图纸处理。
