方法一:
PDF图片插入到CAD套用图框的几种参考办法(具体以CAD拆分后的DWF及PDF格式的图纸清晰度决定使用哪种)
1.将PDF文件转成TIFF或者JGP文件后,用CAD/插入/光栅图像参照/打开要待插入的文件。
2.将PDF图形文件用Adobe Illustrator CS打开/文件/导出/选:保存类型:AutoCAD绘图(*.DWG),此图形在CAD中就可编辑。

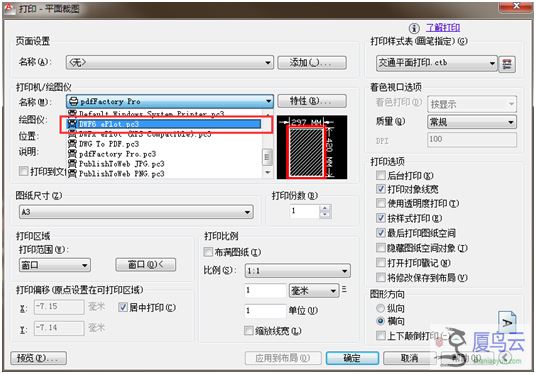

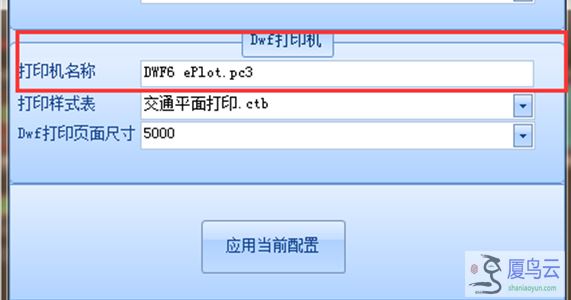

3.首先确定找到用户电脑所使用的的打印成DWF的打印样式

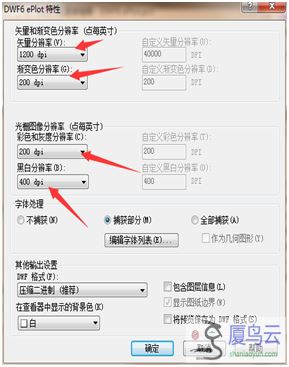

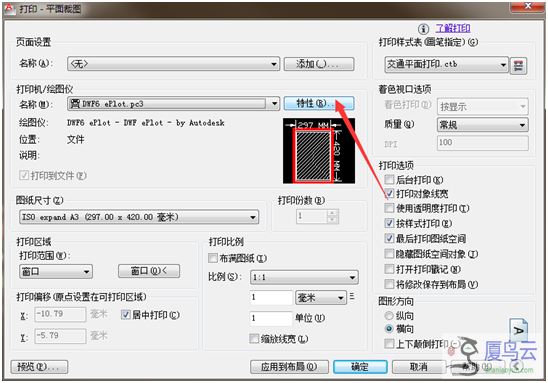

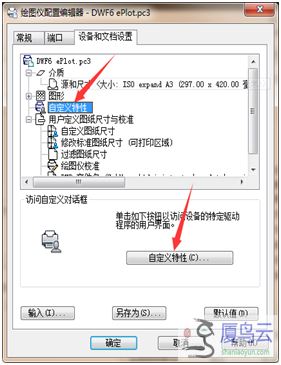

2、然后在CAD里,使用ctrl+p,找到这个打印样式,选择特性,对应修改里面的几个分辨率;选择的越高,打印出来的效果越佳(分辨率的高度取决于电脑配置,按图片设置一般即可)
方法二:
第一步:在CAD命令栏输入 X 命令,将块分解;

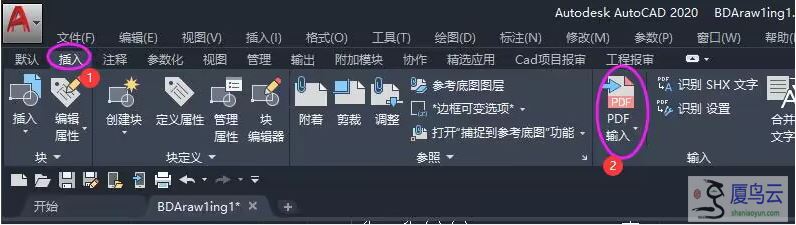

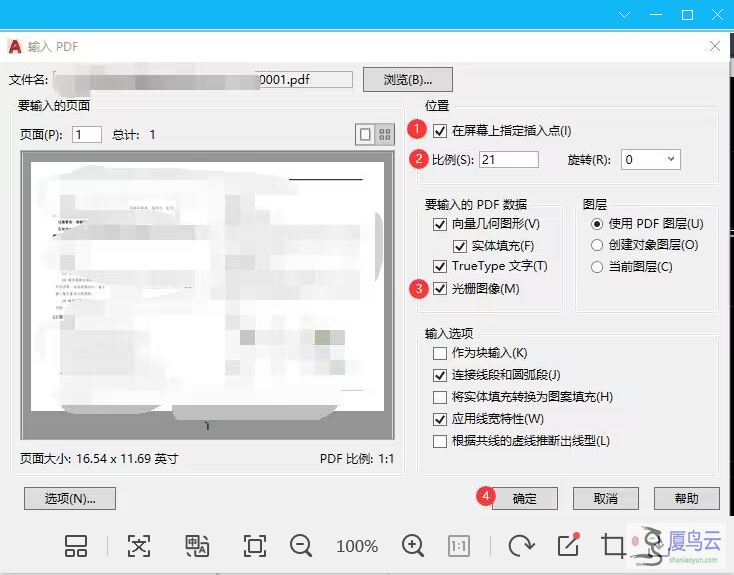

第二步通过CAD端依次点击插入-PDF输入;
第三步选择单张PDF文件;第四步:然后再套国标尺寸的矩形框。(图框必须做块,块名称必须以E图框结尾)。
